H.264硬压缩模式,最大支持8路200万高清视频监控/录像/回放(4路实时1080P百万AHD高清输入/8路1080P百万120帧AHD高清输入/8路720P实时AHD高清输入+8路D1模拟标清输入);
2路视频输出(1路CVBS视频前置; 1路VGA输出后置)
支持9路音频输入(包括1路MIC对讲输入),支持3路音频输出(其中一路支持内置功放,输出功率3W/4Ω)

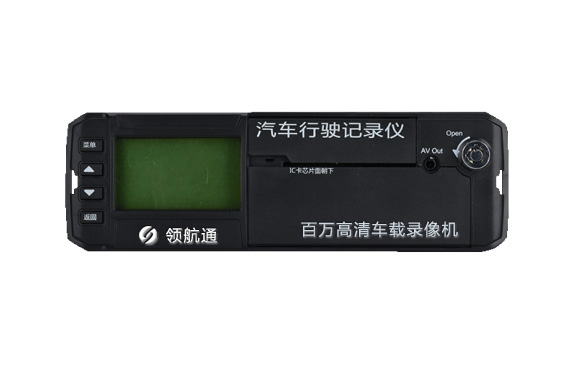

前置视窗显示屏:128*64点阵,点间距0.43*0.43mm;可显示4行状态信息
内置刷卡机,可支持接触式IC卡记录驾驶员登退签情况
独家预分配式车载专用文件系统技术,解决反复擦写产生文件碎片问题,解决存储器文件系统崩溃数据丢失、找不到存储器以及文件乱码现象,保障数据稳定完整;
8V-36V自适应宽电压输入,支持反接保护,过压过流过载保护,可输出最大8A电流,支持12V以及5V的周边设备供电。超低功耗设计;
支持UPS技术,异常断电情况下机器自身可工作8-11秒,保存断电后的关键数据,确保数据不丢失和磁盘不损坏以及事件过程的完整性
内置3.7V/600mAh(可升级至1200mAh)备用电池。支持断电GPS上传。
硬盘+SD卡存储(最大支持2T 2.5”硬盘,最大支持2张大容量SD卡)可完全抵抗车上震动灰尘等导致的数据损坏;
支持2个USB接口,备份数据以及设备升级
最大可支持18路报警输入(2路模拟量+16路IO报警输入),4路开关量报警输出
支持2路CAN接口,2路RS232,2路RS485
可支持硬盘加热功能,能在严寒环境下工作
支持GPS/BD/G-SENSOR模块扩展;
可通过3G/4G实现远程监控;支持WIFI模块,可自动下载数据
支持交通部部标协议;支持短信远程配置/控制设备;
支持TTS语音功能,支持公交报站功能扩展
支持语音广播,对讲以及文字调度下发功能;可扩充油量传感器、温度传感器、刷卡机、LED广告屏
可外接热敏打印机
支持语音电话功能,可与手机或者设备号码进行通话
OTA设备自动升级功能,设备可自动升级进行版本更新,维护更方便
支持手机远程监控管理, 支持短信远程配置/控制设备
高可靠性航空头接头,性价比超高,稳定可靠。
项目 |
参数 |
|
操作系统 |
嵌入式Linux |
|
处理器速度 |
ARM9 930MHZ |
|
NOR FLASH容量 |
256MB |
|
RAM容量 |
1GB |
|
视频及编解码 |
视频输入 |
8路AHD高清模拟输入, 航空头接口, 1.0Vp-p, 75Ω |
视频输出 |
1路复合视频输出+1路VGA输出, 1.0Vp-p, 75Ω, 支持单画面/2画面/4画面/5画面/6画面/8画面/9画面分割 |
|
预览功能 |
支持单画面/2画面/4画面/5画面/6画面/8画面/9画面拼接预览,支持手动/ 事件触发全屏显示功能 |
|
录像分辨率 |
支持1080P、720P、D1、HD1、 CIF可选, 最大可支持8路1080P. |
|
录像质量 |
0到7级录像可配, 最优0级, 最低7级 |
|
录像码率 |
CIF: 256Kbps ~ 1.5Mbps, 多级画质可选 HD1: 600Kbps ~ 2.5Mbps, 多级画质可选 D1: 800Kbps ~ 3Mbps, 多级画质可选 720P:4Mbps-6Mbps, 多级画质可选 1080P:1.5Mbps-8Mbps, 多级画质可选 |
|
录像方式 |
默认自动录像,支持点火录像、手动录像、报警录像等 |
|
视频输出 |
模拟输出 |
1路前置模拟输出 |
VGA高清输出 |
1路VGA后置高清输出(航空头接口) |
|
音频输入 |
输入路数 |
9路 |
AGC控制 |
自动 |
|
采样频率 |
8/16K |
|
采样精度 |
16位 |
|
音频输出 |
接口类型 |
2芯DJ2.8接口 |
输出路数 |
3路(其中一路支持内置功放) |
|
输出功率 |
3W/4Ω |
|
静音功能 |
支持 |
|
定位 |
GPS/BD |
支持双模定位 |
精度 |
≤15m(95%概率) |
|
起动时间 |
热起动≤5s, 冷起动≤45s |
|
重复定位 |
1s |
|
3G/4G通讯 |
模块类型 |
支持内置3G无线传输功能, WCDMA, CDMA2000,TD-SCDMA兼容GPRS, EDGE; 支持内置4G无线传输功能, TDD-LTE, FDD-LTE |
模块波段 |
UMTS:850/900/1900/2100MHz HSUPA/HSDPA:850/1900/2100MHz GSM/GPRS/EDGE:850/900/1800/1900MHz |
|
支持协议 |
支持UDP,TCP/IP 协议 |
|
语音服务 |
HR/FR/EFR和AMR |
|
短信服务 |
SMS |
|
发射功率 |
EGSM850/900 2W,GSM1800/1900 1W,WCDMA 0.25W |
|
WIFI |
发射频率 |
2.4GHZ+5GHZ |
通讯距离 |
≥100m(空旷环境下) |
|
通讯速率 |
11M/54M/150M |
|
标准 |
IEEE 802.11b/g/n |
|
显示屏 |
显示类型 |
STN,黄绿背光,黄绿底黑字; |
显示视窗尺寸 |
55.6*30mm |
|
分辨率 |
128*64点阵,点间距0.43*0.43mm; |
|
显示字数 |
可显示4行,每行8个汉字。 |
|
行驶记录 |
驾驶记录 |
15天或≥10万条 |
电源 |
主机功耗 |
≤ 12W(12V DC) |
工作电压范围 |
DC +8~+36V自适应宽幅电源输入,具备过载,欠压、短路、反接等保护功能;支持定时开关机、延时关机功能。 |
|
工作电流 |
≤1.0A(12V DC典型值,5路CVBS) |
|
最大电流 |
≤4A(打印时) |
|
功耗 |
≤ 12W(12V DC) |
|
待机功耗 |
≤ 1W(12V DC) |
|
+12V输出电流 |
12V@8A |
|
+5V输出电流 |
≥0.5A |
|
打印 |
打印方式 |
热敏 |
打印速度 |
30mm/秒 |
|
打印宽度 |
57.5±0.5mm |
|
分辨率 |
每毫米8个点 |
|
打印纸宽度 |
≤57.5±0.5mm |
|
报警输入 |
16路IO报警输入,2路AD输入,脉冲速度输入;具有报警联动功能 |
|
报警输出 |
4路开关量输出,联动声光报警器、断油断电等 |
|
通讯接口 |
2路RS232,可扩展外接报站器,油量传感器,LED广告屏等 |
|
2路485接口,可扩展云台 |
||
2路CAN接口 |
||
磁盘 |
硬盘 |
支持大容量2.5寸硬盘(最大2T) |
SD卡 |
2张大容量SD卡录像,最大支持128G, 备份录像,补偿录像保障数据的安全 |
|
升级方式 |
支持U盘升级,SD卡升级、OTA远程自动升级 |
|
文件格式 |
.264 |
|
文件系统 |
车载专业文件系统 |
|
USB |
2路USB接口,可使用U盘升级备份数据;硬盘盒USB接口,可备份录像 |
|
录像回放 |
视频搜索 |
可通过录像时间、录像方式等方式搜索录像视频文件 |
回放 |
最大支持8路同步回放,暂停、快进、快退 |
|
支持2, 4, 8, 16倍速度快进或后退 |
||
工作环境 |
温度 |
-30℃~+70℃(含打印机和电池时为-20℃~+70℃) |
湿度 |
5%~95% |
|
安全管理 |
密码访问 |
用户密码、管理员密码两级管理 |
其他 |
尺寸 |
180mm*60mm*166mm |
净重 |
≤850g |
